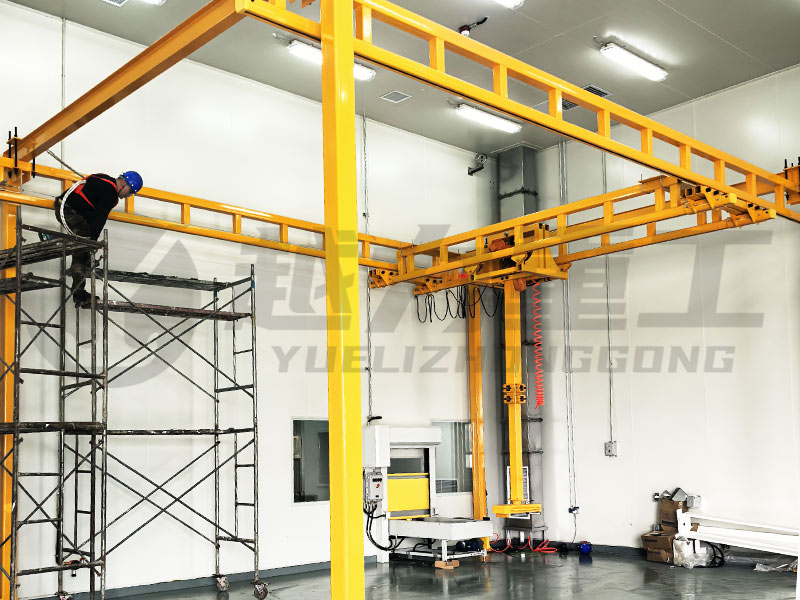

在現代工業生產的舞臺上，無論是繁忙的汽車裝配線、精密的電子設備車間，還是琳瑯滿目的物流倉庫，我們總能看到一種靈活高效的物料搬運設備——KBK組合式起重機。KBK是德語“Kombiniert Kran”的縮寫，意為“組合式起重機”。顧名思義，它并非一個單一、固定的產品，而是一套高度標準化和模塊化的物料輸送系統。其核心魅力在于，能夠像“積木”一樣，根據不同的廠房布局和生產需求，靈活組合成最合適的起重方案。要深入了解其工作原理與優勢，我們首先需要剖析其精密的組成結構。
一套完整的KBK組合式起重機系統，主要由以下幾個核心部件構成：
一、 承載結構
承載結構是KBK組合式起重機的骨架，負責支撐所有載荷并將其傳遞到建筑結構上。它主要包括：
軌道： 這是KBK組合式起重機的“道路”，所有移動部件都在其上運行。KBK軌道通常采用特殊的封閉型軋制鋼材制成，具有強度高、自重輕、剛度好的特點。軌道內部裝有可靠的滑觸線，用于為起重小車提供電力，實現全程無電纜供電，運行安全整潔。
懸掛裝置： 軌道需要通過懸掛裝置固定在廠房的屋頂或支撐結構上。KBK系統提供了多種懸掛形式，如：
剛性懸掛架： 通過吊桿直接將軌道固定在屋頂預埋件或鋼結構上，結構簡單，穩定性好。
柔性懸掛架： 采用鉸接連接，允許軌道在一定范圍內擺動，能有效吸收廠房結構變形或振動帶來的影響，對廠房承重結構的要求更低。
道岔與轉盤： 這些是系統實現復雜路徑和功能擴展的關鍵模塊。
道岔： 類似于鐵路道岔，允許起重小車從一條軌道切換到另一條軌道，實現多線路、跨區域的物料流轉，極大地?cái)U(kuò)展了覆蓋范圍。
轉盤： 安裝在固定支點上，可以使軌道在水平面內旋轉一定角度（通常是90°或180°），用于連接相互垂直或平行的軌道，實現拐彎功能。
二、 行走與起升機構
承載結構搭建了舞臺，行走與起升機構則是舞臺上執行具體動作的“演員”。
起重小車： 這是直接驅動吊具進行升降和水平移動的核心部件。小車通過行走輪架設在軌道內，操作人員可以輕松地手動或通過電動驅動裝置推動其在軌道上平滑移動。根據驅動方式，可分為：
手動小車： 依靠人力鏈條牽引移動，成本低，適用于輕載、短距離、不頻繁的工況。
電動小車： 內置電機，通過按鈕或遙控器控制，移動省力、定位精準、效率高，是自動化生產的首選。
起升機構： 這是實現重物升降的“肌肉”。KBK組合式起重機通常配套使用環鏈電動葫蘆作為起升機構。這種葫蘆結構緊湊、自重輕、安全性高（帶雙剎車系統），并且可以輕松地懸掛在起重小車上。葫蘆的起升電機通過滑觸線或柔性電纜從軌道獲取電力。
末端吊具： 如吊鉤、夾具、真空吸盤等，是直接與搬運工件接觸的部分，可根據工件的形狀、材質和特殊要求進行定制，確保搬運過程的安全與穩定。
三、 供電系統
一個靈活的移動系統離不開穩定可靠的能源供應。KBK組合式起重機的供電系統設計巧妙且安全。
滑觸線供電系統： 這是KBK最典型的供電方式。將安全的低壓電通過導電滑觸線嵌入軌道內部。起重小車上的集電靴（碳刷）與滑觸線始終保持接觸并滑動取電，從而為小車的行走電機和電動葫蘆提供持續電力。這種方式避免了拖拽電纜帶來的磨損、纏繞和絆倒風險，使運行更加順暢安全。
四、 支撐與安全附件
為了確保系統長期穩定、安全可靠地運行，一系列支撐與安全附件必不可少。
電纜滑車： 當使用電動葫蘆時，其供電電纜需要通過電纜滑車來懸掛和收放，保證電纜隨葫蘆移動時整齊有序，防止磨損和混亂。
限位裝置： 包括軌道端頭的物理?yè)醢澹C(jī)械限位）和電氣行程開關，防止小車或葫蘆運行超出安全范圍，避免碰撞事故。
緩沖器： 安裝在軌道端部或小車之間，用于吸收碰撞時的能量，減少?zèng)_擊和噪音。
網格線及安全標識： KBK組合式起重機常在軌道下方安裝金屬網格線，防止高空落物，同時清晰的安全標識提醒操作人員注意風險。
綜上所述，KBK組合式起重機并非一個簡單的機械產品，而是一個由軌道、懸掛、小車、葫蘆、滑觸線和限位、緩沖 等模塊精密組合而成的系統工程。正是這種高度模塊化的設計理念，使得KBK組合式起重機具備了無與倫比的靈活性、適應性和經濟性。用戶可以根據車間的具體布局、工藝流程和承載需求，自由選擇和搭配這些標準組件，像搭積木一樣“拼裝”出一套完全定制化的、高效的物料搬運解決方案，從而在激烈的市場競爭中，為提升生產效率、降低勞動強度和優化空間利用率提供堅實的裝備基礎。
