不少做工廠采購和設備管理的朋友第一次聽到"KBK"三個字母，都會愣一下——這到底是個什么東西？跟行車有什么區別？我們車間能用嗎？
簡單說，KBK是一種懸掛式模塊化輕型起重系統。它的載荷范圍從125公斤覆蓋到3噸，核心優勢就四個字：靈活、省地方。不需要像傳統行車那樣在大梁上焊固定軌道，所有組件標準化生產，現場螺栓連接，兩三天就能裝完一條線。而且絕大多數KBK型號不歸入特種設備監管，對中小企業來說省了一大筆檢驗和審批成本。
一句話說清楚KBK是什么
KBK全稱Kran Bau Kasten，德語直譯就是"起重機建造模塊"——這名字本身就說明了它的基因。
它跟傳統起重機的區別在哪？傳統行車是"定制西裝"——按照你廠房的具體尺寸焊接一套鋼結構，裝上去就動不了了。KBK是"樂高積木"——軌道、吊掛件、小車、葫蘆全是標準模塊，你可以按需要拼出直軌、彎軌、道岔、轉盤各種布局，將來產線調整就拆下來重新裝。
按行業標準 JB/T 10381-2013《組合式自立起重機》的分類，KBK屬于模塊化組合式起重系統，設計壽命通常在15-20年，工作級別覆蓋A1到A4級——也就是說從偶爾用一下的維修工位，到每天干8小時的中等強度產線，都能匹配。
把KBK的結構拆開看
一套KBK系統說復雜也不復雜，核心就四樣?xùn)|西。我一個一個來講。
軌道——KBK的"路"
軌道是KBK系統最顯眼的部件，也是整套系統的靈魂。
冷彎成型的鋼型材，截面看上去像倒扣的Ω（歐米伽）形。這個形狀不是隨便設計的——上窄下寬，兩邊的翻邊正好卡住小車滾輪，保證葫蘆跑起來不會脫軌。軌道材質按國標GB/T 700-2006選用Q235B或Q345B鋼材，壁厚一般在2.5mm到4mm之間，具體要看跨度和載荷。
軌道和軌道之間用法蘭螺栓連接——不需要焊接，擰緊就行。為什么這點特別重要？因?yàn)槿绻銓硪娱L生產線、改變工位布局，松螺栓比拆除焊接結構省了不知道多少事。
柔性KBK軌道的標準單跨能做到10米，剛性型可以到14米。超過這個跨度就要考慮中間加吊點或者換方案了——這個后面會細說。
吊掛件——把軌道掛在天花板上的"手臂"
吊掛件連接軌道和廠房上方的鋼結構（或者是專門搭的龍門架）。常見的有幾種形式：直接吊在H型鋼下翼緣的夾鉗式、用膨脹螺栓打在混凝土梁底的頂掛式、還有側掛在鋼結構側面的側掛式。
吊掛間距有講究——一般1.5米到3米一個掛點，間距越密，軌道的承載越均勻。行內人都知道，吊掛件的安裝質量直接決定軌道用起來抖不抖、跑起來順不順。尤其是彎軌段的吊掛，必須加密，否則小車過彎道的時候會有卡滯感。
小車和端蓋——軌道上跑的小輪子
小車（也常被叫滑車）是帶著葫蘆在軌道上跑的裝置。四輪或者八輪結構，輪子材質一般是MC尼龍——這種材料耐磨、自帶潤滑、噪音低，在車間環境里用個十年八年不成問題。尼龍輪在軌道內腔里滾動，靠軌道翻邊導向，所以不會跑偏。
軌道兩端有端蓋封口，端蓋里的緩沖塊是聚氨酯的。它不光防止小車沖出軌道，更大的作用是吸收碰撞動能——如果葫蘆滿載跑到軌道末端撞上端蓋，緩沖塊能把沖擊力吃掉七八成。
葫蘆——真正干活的"手"
葫蘆裝在車下方，是KBK系統里直接吊重物的部件。主流配置是環鏈電動葫蘆，額定載荷從125公斤到3噸都有，起升速度常規在4-8米/分鐘，加變頻可以調到2-16米/分鐘。對于精密裝配的工位，雙速或者變頻葫蘆是必需品——慢速時候能精確到毫米級定位，安裝精度要求高的工件就靠這個。
手動葫蘆（手拉葫蘆）也有用，但一般是在維修工位或者不常吊東西的場合。畢竟現在人工成本擺在那里，每分鐘拉幾十下鏈子，效率跟電動的差太遠。
KBK到底是怎么運行的
原理其實不復雜。
整個KBK系統掛在廠房的屋面鋼結構（或者獨立鋼架）下面，軌道形成一條或多條閉合的、可轉彎的、甚至可以通過道岔分流的"懸掛路網"。電動葫蘆掛在小車下面，小車輪子在軌道內腔里滾動，工人通過遙控器或者線控手柄操作葫蘆上升、下降、沿軌道前進或后退。
軌道網可以做成直線、環形、分支等多種形態。舉個例子——一條裝配線上可以有主軌道貫串全線，每個工位從主軌道分出一條支線，支線上配一臺KBK葫蘆。工件從第一個工位被葫蘆吊起，沿著主軌道推到第二個工位，依次完成裝配。全程不需要叉車，不需要地牛，一個人拿遙控器就搞定。
這就是KBK和傳統行車在"怎么用"上的本質差異——行車是一個人操作、全車間覆蓋的"公共交通工具"，KBK是每個工位專屬的"工位助手"。
也正因?yàn)槊總€(gè)工位一條專用葫蘆，KBK的多點并行作業能力遠強于傳統行車——你不需要等上一道工序用完行車才輪到下一道。對于裝配線這種多工位流水作業的場景，KBK天生就比行車合適。
什么場景最適合用KBK
做過了這么多年的KBK定制，我見過的典型場景有這么幾類：
汽車零部件裝配線。這是KBK用得最多的場景之一。發動機缸蓋、變速箱殼體、后橋總成——這些件小則幾十公斤、大則一兩噸，裝配過程中需要在幾個工位之間流轉。KBK軌道沿著裝配線走，每個關鍵工位配一臺葫蘆，節奏緊湊、不占地面通道。有一個做汽車轉向節的客戶，原來用叉車+行車配合，一班下來物料搬運就占掉近三成工作時間；換成KBK系統之后，搬運環節基本跟裝配動作合在一起了，同等時間產量漲了大約40%。

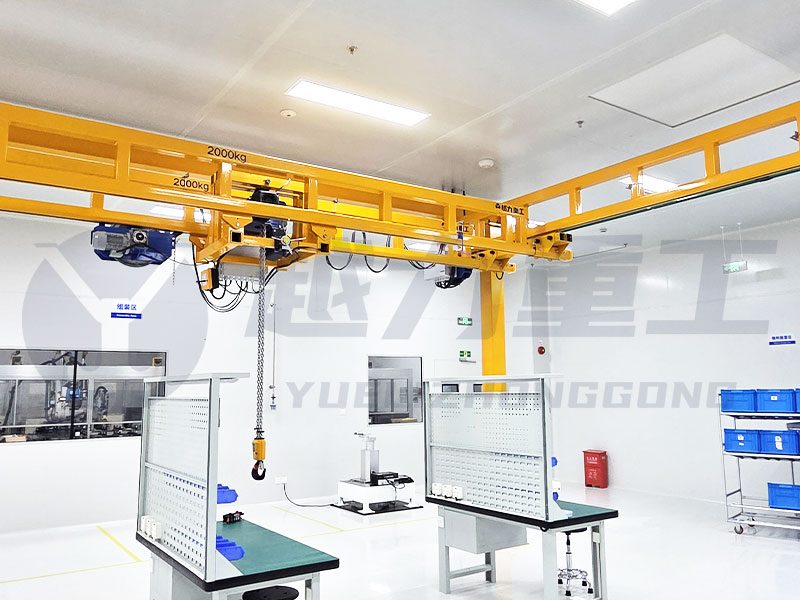

食品/醫藥潔凈車間。KBK在這類場景里的優勢不是起重能力，而是"干凈"。冷彎軌道的表面處理可以是噴塑或烤漆，小車尼龍輪不掉碎屑，電動葫蘆不滴油——符合潔凈區對設備的基礎要求。而且KBK掛在半空，不占地面，方便清潔。
小件倉庫和發貨區。有些零部件倉庫里面其實不適合開叉車——通道窄、貨架高、地面有坡度。在發貨打包區域架一條KBK直軌，配一臺250公斤的電動葫蘆，靠它把零件從貨架上吊到打包臺，比人搬效率高太多，還安全。
機加工工位。加工中心上下料是個體力活。一個卡盤或者一副模具幾十上百公斤，人工抬不但累而且容易磕碰工件。在加工中心上方裝一段KBK軌道配葫蘆，配合專用的吊具夾住工件，換料時間從幾分鐘縮短到幾十秒。
說句實在話——如果你的車間里搬運頻率高、工件重量在3噸以內、工位分布是線性的（不是全車間亂跑那種），KBK大概率比行車的性價比高。裝一臺幾噸的行車光土建和鋼構就不少錢，KBK利用的是你廠房現有的鋼結構，省的就是安裝和審批那筆賬。
關于KBK的幾個常見誤解
做了這么些年，客戶問的問題都差不多。我把最常見的幾個誤區點出來。
“KBK不用辦特種設備手續，隨便裝？”
大部分KBK型號確實不在特種設備目錄里——因?yàn)檩d荷≤3噸、起升高度一般不超過6米，且軌道固定在建筑結構上，不滿足"承重式橋架"的定義。但有兩個特殊情況要注意：一是如果你的KBK系統總載荷超過3噸，或者起升高度超過6米，就要具體對照《特種設備目錄》判斷；二是安裝時廠房鋼結構或者混凝土梁的承載力必須經過校核，這個不能省。
“KBK能吊多重就標多重，多吊一點也不怕？”
不可以。KBK的額定載荷是基于軌道的截面模量、吊掛間距、跨度和葫蘆能力綜合算出來的——不是哪個部件余量大就能超載。超載最直接的后果是軌道變形，變形之后小車跑起來就會卡滯，長期超載甚至可能造成軌道從法蘭連接處撕裂。這一點上國標GB/T 3811-2008《起重機設計規范》有明確的載荷組合和安全系數要求。
“軌道越長越好，一條線貫穿全車間？”
軌道不是越長越好。柔性KBK標準單跨不超過10米，剛性型不超過14米。超過這個數軌道中間會下?lián)稀褪钦f軌道自己先彎下去了，葫蘆帶載跑過去更明顯。如果確實需要長距離搬運，解決方案是分多段軌道、中間加吊點，或者用電動自行小車做接力，而不是硬把單段軌道拉長。老采購都懂——軌道長了不僅影響使用體驗，價格也不是線性增長的，超長定制軌道的費用翻倍很正常。
“國產KBK和進口的差距很大？”
這得分看什么維度。科尼（Konecranes）在智能變頻控制和全球品牌積淀方面確實有優勢，尤其是一些高精度、高自動化要求的場景。德馬格（Demag）在精密起重領域的技術積累也比較深厚——比如他們的某些高精度葫蘆在微動控制方面做得很精細。
但說回常規工況——載荷3噸以內、工作級別A6以下——越力重工的KBK在材質和工藝上已經相當成熟。像國標高強度原材、精細拋丸噴塑工藝、德國原產工藝標準這些，在正規廠家里已經是標配。而且國內的響應速度快，36處服務網點能做到24小時響應——這一點對生產線停不起的工廠來說，有時候比品牌本身更重要。
怎么判斷一個廠家靠不靠譜？看幾樣?xùn)|西：資質是不是齊全（特種設備制造許可、ISO9001體系認證這些可以在國家企業信用信息公示系統查）、工廠是不是自己的（有沒有實體生產基地）、過往案例扎不扎實。高新技術企業認證也是一個參考維度——這意味著這家廠在技術研發上是有持續投入的。
歸根到底一句話：你的工況決定了你需要什么樣的KBK，而不是反過來。先搞清楚你要搬什么東西、多重、搬多遠、每天搬幾次，再對照這些參數去找匹配的方案。多去幾家廠實地看看軌道用料、焊縫工藝、小車跑起來的順滑程度——這些是參數表上看不出來的東西。
