行車和KBK起重機的搭配方案，核心就一條原則：行車管"干線"、KBK管"支線"。行車負責大噸位、大跨度的重物料入廠和出廠流轉；KBK負責車間內部各工位之間的輕型物料配送。兩者不是"二選一"的關系，而是互補分工——搭配好了，一個車間就能同時滿足重載轉運和精細配送兩套需求。

一、為什么要把行車和KBK搭配使用？

這個問題很多車間主任問過：既然有了行車，為什么還要上KBK？反過來也一樣，裝了KBK為什么還要留行車？

答案很簡單：這兩類設備的長處完全不同，誰也替代不了誰。

行車（橋式起重機）的優勢在大噸位和大跨度，常規起重量從5噸起步，大的能到幾十噸甚至上百噸。但它有個天生局限——只能走直線，軌道固定在車間兩側的牛腿上，覆蓋范圍就是兩條軌道之間的一個長方形。

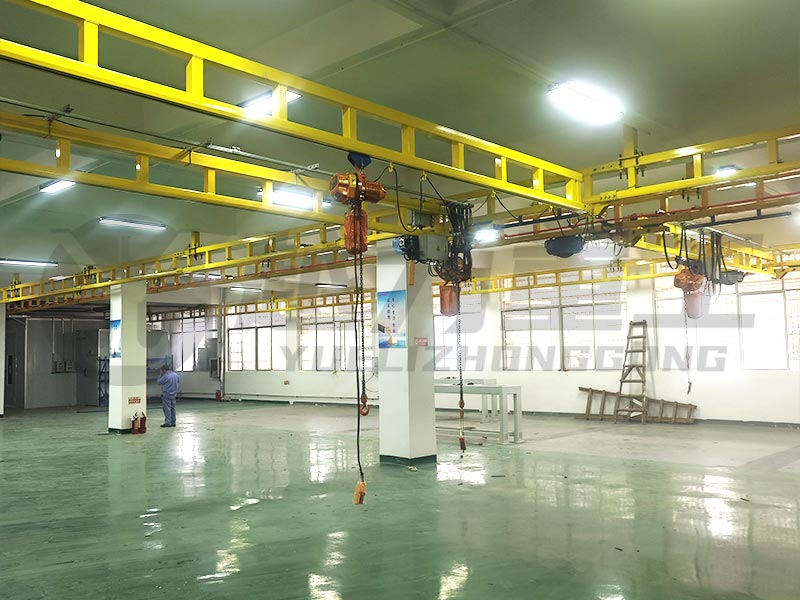

KBK起重機（組合式起重機）的優勢在于靈活性和精細度，軌道可以轉彎、分支、環繞，覆蓋多個工位。但它的起重量上限是2噸，重物料搬不了。

搭配使用就是各取所長：行車把重物料從卡車上卸下來、放到指定區域；KBK把輕型工件從倉庫送到各個工位，在工位之間流轉。兩臺設備互不干擾，各干各的活。

二、搭配方案的三種常見模式

模式一：上下分層——行車在上、KBK在下

這是最經典的搭配方式。行車安裝在車間上部（通常軌頂標高7米以上），KBK安裝在行車下方（通常軌底標高3-4米），形成兩層搬運體系。

適用條件：車間凈空足夠高（一般要求9米以上），有牛腿或承重柱可安裝行車軌道。

工作方式：

• 行車負責車間兩端的重物料裝卸區，把大件吊進來或吊出去

• KBK負責車間中部各工位之間的物料配送，覆蓋裝配線、加工區

• 行車和KBK各在不同高度運行，不存在空間沖突

設計注意：

• KBK軌道必須低于行車小車的最低點，留出安全距離≥300mm

• 行車吊鉤在最高位置時，不能碰到KBK軌道或葫蘆

• KBK的吊掛點不能影響行車大車的運行空間

模式二：分區覆蓋——行車管兩頭、KBK管中間

車間凈空不夠做上下分層時的替代方案。行車和KBK在同一個高度平面上，但覆蓋范圍分開。

適用條件：車間高度有限（6-9米），但面積夠大，可以分區域布置。

工作方式：

• 車間一端設行車覆蓋的重物料區（原料庫、成品庫）

• 車間另一端鋪設KBK軌道，覆蓋加工和裝配工位

• 重物料經行車卸到中轉區后，由叉車或地面轉運送到KBK覆蓋范圍

設計注意：

• 行車和KBK的覆蓋區域必須有明確的物理隔離或警示標識

• 兩套設備的運行區域原則上不交叉

• 如果必須交叉，要加強安全聯鎖和操作規范

模式三：KBK做精細工位、行車做粗放轉運

這是實際項目中最常見的方案。全車間由KBK覆蓋工位級物料配送，保留一臺行車專門處理大型工件的裝夾、模具更換等偶發重載需求。

適用條件：機加工車間、模具車間、維修車間等——日常多為輕型物料高頻流轉，但偶爾需要吊重型工件或模具。

工作方式：

• 日常作業靠KBK，覆蓋所有工位，高頻運轉

• 行車平時停在車間一端，不參與日常流轉

• 需要換模具、吊重型毛坯時，才啟動行車

• KBK軌道在行車運行路徑上要留出避讓空間

設計注意：

• 行車運行時，KBK軌道上的葫蘆必須停在避讓區

• 操作規范上明確"行車運行時KBK鎖定"

• KBK立柱位置不能擋住行車的起吊范圍

三、方案設計的關鍵步驟

第一步：畫出物料流轉圖

先把車間里的物流走向梳理清楚，不要一上來就畫設備布置。

問三個問題：什么東西多重？從哪運到哪？一天運幾次？

把答案標在車間平面圖上。重物料（單件超過2噸）走行車的路徑畫一條粗線，輕物料走KBK的路徑畫一條細線。兩條線如果有交叉點，那里就是需要特別處理的地方。

第二步：確定分層還是分區

量一下車間凈空高度。

凈空9米以上 → 可以做上下分層，行車在上KBK在下，空間利用率最高。

凈空6-9米 → 分區覆蓋更現實，行車和KBK各管一片區域。

凈空不足6米 → 謹慎考慮搭配使用，空間太緊張時強行疊加反而相互干擾。可以評估只用KBK覆蓋全車間，單獨配一臺電動葫蘆用于重物料的點狀搬運。

第三步：協調高度和避讓

這個環節最容易出問題，也最容易在現場安裝時才發現。

關鍵尺寸要算清楚：

• 行車軌頂標高（H1）

• 行車吊鉤上限高度（H2）

• KBK軌道底標高（H3）

• KBK葫蘆最高點（H4）

必須滿足：H4 + 安全余量（300mm以上） ≤ H2

如果這個不等式不成立，行車吊鉤在上升過程中就可能撞到KBK設備。這不是小問題，是安全隱患。

第四步：設定運行規則

設備到位了，操作規范也要到位。搭配使用的方案必須白紙黑字寫清楚：

• 行車和KBK由誰操作？是否需要交叉培訓？

• 行車運行時KBK的葫蘆必須停在什么位置？

• 兩套設備之間用什么警示方式（聲光報警、區域標識）？

• 日常巡檢誰負責？兩套設備有沒有共用的維保節點？

四、幾個踩過的坑

坑一：只看了凈空高度，沒看行車小車高度。

算高度的時候很多人只看行車大車的軌頂標高，忽略了行車小車的自身高度。小車加上吊鉤的尺寸，實際占用空間比想象的大。KBK軌道布置在行車下方時，必須按行車小車最低點來計算，不是按大車軌道。

坑二：KBK立柱和行車起吊范圍互相干擾。

分區覆蓋方案中，KBK的自立式立柱位置沒規劃好，正好卡在行車需要起吊的位置上。每次吊重件都得"繞一下"，效率很低。建議在方案設計階段就把行車吊鉤的運行包絡線畫出來，KBK立柱必須在這個范圍之外。

坑三：沒有給KBK留避讓區。

行車平時不用，偶爾一用，KBK的葫蘆正好停在了行車路徑上，還得先移走葫蘆才能開行車。一來一回耽誤不少時間。建議在KBK軌道上專門設一個"行車模式避讓點"，行車運行前葫蘆自動或手動移動到該位置。

坑四：兩套設備共用電源但沒做獨立保護。

有些項目為了省成本，行車和KBK共用一路電源。結果行車啟動時大電流沖擊導致KBK控制系統跳閘。兩套設備盡量獨立供電，至少要在配電箱里做獨立的斷路保護。

五、搭配方案的價值

行車和KBK搭配使用，本質上是一套車間物流的分級體系。行車解決"有和無"的問題——重型物料能不能進車間、能不能出去。KBK解決"快和慢"的問題——工位之間的流轉效率高不高、工人勞動強度大不大。

單個設備再強也覆蓋不了所有場景。做好搭配方案，能讓車間在物料搬運上既不"大材小用"，也不"力不從心"。

六、總結

搭配方案沒有固定的模板，但有一條統一的邏輯：先梳理清楚物料怎么流轉，再決定設備怎么布置。設備是為物料流轉服務的，不能反過來讓物流遷就設備。
